生化培养箱的使用、维护
生化培养箱具有制冷和加热双向调温系统，温度可控的功能，是植物、生物、微生物、遗传、病毒、医学、环保等科研，教育部门不可缺少的实验室设备，广泛应用于低温恒温试验、培养试验、环境试验等等。其主要特点：
1、箱体的隔热材料采用聚胺酯现场发泡的泡沫塑料，对外来热（冷）源有较强的抗干扰能力。
2、内腔采用工程塑料成型工艺制作，有较强的抗腐蚀能力。
3、全玻璃式箱门方便观察工作内腔。
4、为保护制冷压缩机，控制线路设计有断电保护和4分钟延时功能。
5、温度自动控制，采用红色LFD显示器显示数字直观清晰。
使用说明：
1、将
培养箱放于平整坚实的地面上，调节箱体下端两支撑螺杆，使箱体安置平稳。
2、插上电源插座（电源应有良好接地），按下“电源开关”，显示屏亮，此时显示屏所显示的是
培养箱室内的实际温度及其工作时间。
3、 时间设定：时间设定包括“分钟”与“小时”的设定。按下“SET” 设置键，当“分钟”数码管显示位的右下角小数点亮，即进入“分钟”的设置状态，再按 “▲”或“▼”键来确认
培养箱本次工作的“分钟”时间（**长为59分钟）；再按“SET”键，当“小时”数码管显示位的右下角小数点亮时，即进入“小时” 的设置状态，再按 “▲”或“▼”键来确认培养箱本次工作的“小时”时间（**长为99小时）。
4、温度设定：按下“SET”键，当温度显示**后一位数码管右下角的小数点亮时，即进入温度的设置状态，再按 “▲”或“▼”键来确认培养箱本次设定温度（设定的温度范围为5℃～50℃）。当上述3、4步骤完成时，按下“ENTER”确认键以确认培养箱本次工作时间及培养箱内的工作温度（设定温度）。注意：当温度设定确认之后，不能随意频繁的来回设定温度，以免压缩机启动频繁，造成压缩机出现过载现象，影响压缩机的使用寿命。
5、如需查看培养箱本次所设的工作时间及温度，按下“SET”键，显示面板即显示所设定的时间及温度，再按下“ENTER”键，培养箱的显示值回复到原来的工作状态。
6、如培养箱内需要照明时，按下“照明开关”即可；如箱内不需照明时，应将面板上的照明开关置于“关”的位置，以免影响上层温度。
注意事项及其维护：
1、搬运时必须小心，箱体与水平面的夹角不得小于60°。
2、当使用温度较低时，培养箱内会有冷凝水产生，应定期倒掉位于箱内底部积水盘内的积水。
3、为了保持设备的美观，不得用酸或碱及其它腐蚀性物品来擦箱体表面，箱内可以用干布定期擦干。
4、当培养箱在停止使用时，应拔掉电源插头。
5、培养箱距墙壁的**小距离应大于10cm，以确保制冷系统散热良好。
6、室内应干燥，通风良好，相对湿度保持在85%以下，不应有腐蚀性物质存在，避免阳光直接照射在培养箱上。
7、所用电源必须具有可靠地线，确保培养箱地线与网电源的地线接触可靠，防止漏电或网电源意外造成的危害

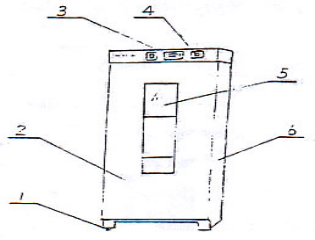

一、示意图
1、调节螺钉 2、外门 3、温度显示
4、电源开关 5、玻璃观察窗 6、箱体
二、适用范围
SPX系列
生化培养箱适用于环境保护、医疗、卫生防疫、药检、农畜、水产等科研、生产部门、是水体分析的BOD测定、细菌、微生物的培养保存、植物栽培、育种试验的专用恒温设备
三、特点
1） 温度控制采用集成运放线路，LED数字显示，控温精确可靠。
2） 工作室采用优质冷轧钢板或不锈钢板制成。
3） 工作室内配有照明装置，并附有电源接口。
4） 箱体内装有风机形成强制对流，使工作室内平均温度更好。
5） 外门采用磁性门封，密封性好，关闭方便，外门开有观察窗，可直接观察工作室内的培养物情况。
6） 培养箱表面喷塑处理，整机造型美观大方。
7） 具有冷热自动调节功能
四、主要技术指标
|
型号/指数 |
SPX-150
SPX-150B |
SPX-250
SPX-250B |
SPX-300
SPX-350B |
|
公称容积 |
150 |
250 |
300 |
|
控温范围L |
5-50 |
|
温度波动允差℃ |
±1 |
|
温度不均匀值℃ |
±2 |
|
制冷剂 |
R-12 |
|
额定功率W |
220 |
280 |
300 |
|
电源 |
220V，50Hz |
|
工作时间 |
连续 |
|
工作环境℃ |
5-40 |
|
外形尺寸cm |
62×64×123 |
65×70×148 |
59×65×177 |
|
工作室尺寸cm |
52×37×78 |
55×45×102 |
50×48×123 |
|
包装箱尺寸cm |
78×84×143 |
81×85×166 |
74×80×188 |
|
净重/毛重 |
85/113 |
103/147 |
105/160 |

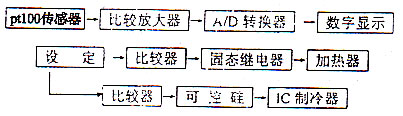

五、电器方框图#p#分页标题#e#
本机由位于箱内的感温元件——pt100温度传感器所感受到的实际温度变换成电信号经放大后控制加热器或制冷压缩机工作，从而达到所需温度
六、使用说明
1、利用箱体底部调节螺钉调节，使箱体安置平稳。
2、将培养箱接通220V，50Hz电源，且电源插座应有良好接地。接通“电源”开关，LED数码管两，此时显示的是培养室内实际温度。
3、控温详细使用说明及维护修理请阅读控温仪说明书。
七、注意事项
1、箱内不需要照明时，请将面板上的照明开关置于“关”的位置，以免影响上层温度。
2、本设备外壳应可靠接地，且应安置在避阳光，阴凉通风的地方设备与墙必须有10CM以上的距离。搬运要小心，搬运时与水平面夹角不得小于45°
3、本机背部装有二组保险丝盒，左面为制冷加热负载保险丝盒，若机器运转出现故障，例如控温失灵，不加热或不制冷，必须切断电源，分别检查检查保险丝是否完好，再检查相应部位。
4、当使用温度较低时，应定期倒掉位于箱内底部积水盘内的积水。
5、为了保持设备的美观，请不要用酸或碱及其他有腐蚀性物品来擦表面，箱内可以用布定期擦净。
八、故障处理
|
现象 |
原因 |
处理办法 |
|
1、无电源 |
1、插头未插好或断线 |
1、插好插头或接好线 |
|
2、熔断器开路 |
2、更换熔断器 |
|
2、不加热 |
1、电热管坏 |
1、更换电热管 |
|
2、轴流风机坏 |
2、更换轴流风机 |
|
3、线路控制板失控 |
3、更换线路控制板 |
|
3、不制冷 |
1、制冷液泄露 |
1、加制冷液 |
|
2、温度传感器坏 |
2、更换温度传感器 |
|
3、线路控制板失控 |
3、更换线路控制板 |
装箱单
|
序号 |
名称 |
类别 |
数量 |
备注 |
|
1 |
SPX生化培养箱 |
主机 |
1台 |
|
|
2 |
搁板 |
配件 |
150L 3 块 |
250L 4块 |
|
3 |
本使用说明书 |
文件 |
1份 |
|
|
4 |
产品保修卡 |
文件 |
1份 |
|
|
5 |
产品合格证 |
文件 |
1份 |
|
|
6 |
本装箱单 |
文件 |
1份 |
|
数显生化培养箱维护和保养：
1 每日观察培养箱温度是否符合规定。发现异常情况及时请专业人员修理。
2 箱内照明异常时要及时更换照明灯具。
3 发现加热（制冷）异常时检查加热炉丝（压缩机）是否损坏，损坏后及时修复。
4及时清洁培养箱外卫生，保持洁净无尘。每周应用消毒水对培养箱内胆彻底清洁一次。每季度更换不同品种的消毒水，以免产生耐药菌种。
5 每年应对此设备进行一次性能验证。
6 使用该设备前认真检查电源电压与仪器要求是否相符。
7 设备不使用时,置各控制开关处于非工作状态，切断电源。
生化培养箱之电路工作原理
温度传感器电路采用新型温度传感器集成电路ICl。 电压比较器电路由电阻器Rl-R7、温度设定电位器RPl、R陀和电压比较器集成电路IC2(Nl、N2)组成。 控制执行电路由晶体管Vl、V2、继电器Kl、K2和二极管VDl、VD2等组成。#p#分页标题#e#
电位器RPl用来设定温度的上限，RP2用来设定温度的下限。继电器Kl通过加热中间继电器控制加热器件，继电器KZ通过制冷中间继电器控制电冰箱的制冷系统。 IC2的5脚和2脚分别接RPl和RP2的中心插头上，IC2的6脚、3脚通过电阻器R3与ICI的输出端相连。在IC2的2脚电压值减去5脚电压值约等于0.OlV时，对应的温度为1℃。
当生化培养箱内的温度在设定的温度范围内时，IC2的2脚电压高于5脚电压，3脚、6脚电压与2脚电压相等 (或低于2脚电压而高于5脚电压)，1脚和7脚均输出低电平，VI和V2均截止，继电器Kl、K2均不吸合，制冷与制热电路均不工作。
当箱内温度超过设定温度的上限时，IC2的3脚、6脚电压将高于2脚电压和5脚电压，IC2的1脚由低电平变为高电平，使V2导通，继电器K2吸合，其常开触点接通，制冷系统工作。当箱内温度低于设定温度的下限时，IC2的3脚和6脚电压低于2脚电压和5脚电压，IC2的7脚由低电平变为高电平，便Vl导通，继电器Kl吸合，其常开触点接通，加热电路工作。
元器件选择 Rl-R5均选用1/4W金属膜电阻器，其精度应为士1%;R6-R9可选用1/4W的碳膜电阻器。 RPl和RP2均选用精度较高的线绕式电位器。 C选用独石电容器。 VDl和VD2均选用1N4148型硅开关二极管。 Vl和V2选用S9013或C8050型硅NPN晶体管。 ICl选用LM35DZ或LM36、TMP36型温度传感器集成电路;IC2选用LM393运算放大集成电路。 Kl和K2均选用l2V的直流继电器。
